气流流型测试,亦称为气流可视化研究或烟雾研究(smoke studies),是无菌药品GMP现场检查中的关键环节之一,受到NMPA、EU、FDA及WHO等监管机构的密切关注。由于其复杂性及执行中的多样性,气流流型测试常成为缺陷项的“重灾区”。
确保洁净室的空气环境和气流流型符合规定要求,对于保证产品的质量和安全性至关重要。因此,气流流型测试的符合性不仅仅是制药企业生产过程中的难点,也是各企业必做的一项重要测试。
烟雾试验考察不全面:这一缺陷往往源于测试设计的局限性或执行过程中的疏忽;
烟雾试验中出现乱流:这一缺陷是气流流型测试中最为直观也最为严重的问题之一。
根据常见的发现项描述,归纳出常见的缺陷类型如下:
那我们怎么规避和解决以上这些常见的缺陷项呢?对此,我们总结了以下五个方面:
应保证洁净区相对相邻低级别区域的负压(这里包括静态和动态)。

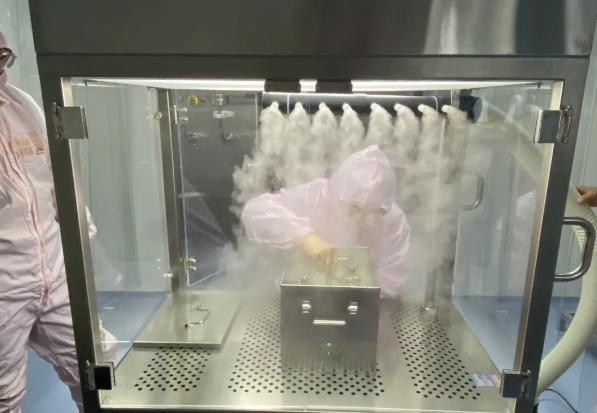

1)应对关键区域(A级)或单向流区域进行气流流型试验,确保整个A级区的单向流状态。

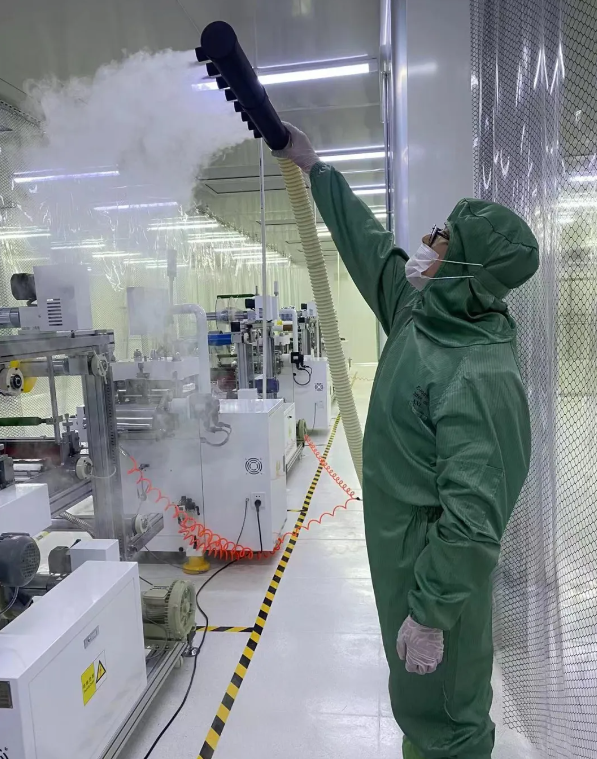

2)应对关键区域和相邻区域进行气流流型试验。
✦证明空气没有从较低级别区域进入到较高级别区域(这里对于动态,应考虑人员操作)。
✦证明空气不会从不太洁净区域(比如地板)到较高级别区域,或不会经过人员或设备等可能会导致污染被带到较高级别的区域(从这一点上来讲,应保证为first air)。
✦应研究灌装区域的小出口与相邻洁净室的空气流型。

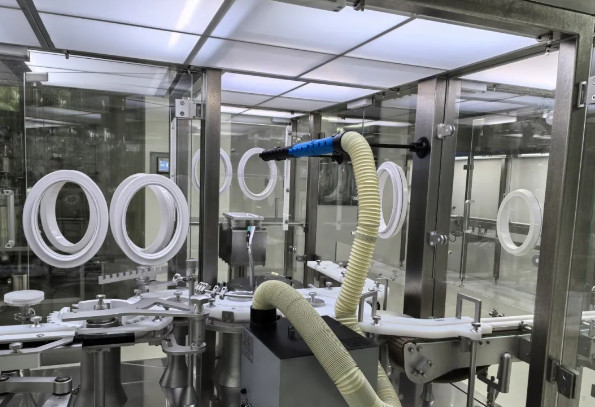

应在开放式隔离器接口处进行气流流型研究,以证明没有空气进入。
✦单向流应不受冻干机装载装置和卸载区排气的影响。
✦应在CCS中论证环境监测采样不会对A/B级气流流型造成不利影响。
1)干预和状态
✦气流流型应考虑静态和动态条件,动态应考虑常规干预和非常规干预。
✦气流流型应根据实际生产条件,操作等的变化而进行更新。
✦应根据环境监测干预制定气流流型研究(干预),应根据气流流型结果确定环境监测计划。
2)条件
✦应先确认空气流速,再进行气流流型研究,并应把气流流型研究与空气流速状态相关联。根据FDA无菌工艺生产指南,可以在距离过滤器15厘米左右进行测试。根据PDA PTC和ISO 14644-3,可以在15-30厘米处或台面进行测试。
✦应确认过滤器过滤面的风速一致性,因为不同位置的风速变化可能影响空气流型。
3)管理
✦应保留气流流型的录像,并且气流流型并有书面总结和结论,评估对操作的影响和设备的评估。
✦气流流型应作为培训计划的一部分。
✦操作对于保持无菌状态或无菌操作非常重要,尤其是应考虑干预操作一致性对气流流型的影响。
除以上要求外,应考虑不同人员的操作情况。培养基模拟灌装要求所有人员参与相关验证,对于烟雾试验无具体要求,但是应保证参与烟雾试验的人员操作的一致性,即应与培养基模拟灌装的操作一致性。如需要,可以考虑身材或惯用手的不同,进而选择有代表性的人员进行操作。
1)需要考虑无菌生产操作的相关变化的影响,评估是否需要重新进行气流流型试验。
2)根据PDA 关于无菌生产的PTC(Points to Consider),需要至少5年进行一次周期性的气流流型试验。建议周期性气流流型试验包括动态和静态,以评估动态生产工艺的气流模型以及静态条件下的层流条件确认。
3)中国药典9205建议每24个月进行一次单向流测试。
根据ISO 14644-3,可以使用的气流流型测试包括:
✦示踪线法,即使用纤维进行示踪,但示踪物质不应成为污染源。应制定程序确保气流研究后对洁净室进行适当的清洁和消毒。
✦示踪剂法,但示踪物质不应成为污染源。应制定程序确保气流研究后对洁净室进行适当的清洁和消毒。
✦通过图像处理技术的气流可视化方法。
✦通过测量速度分布的气流可视化方法。
另外还有一些注意点:
✦拍摄前,应有确认的干预清单支持气流流型研究。
✦气流流型研究,应针对不同状态(动态/静态,应考虑不同工序设备不同运行状态对气流的影响)。
2、标准
✦单向流应是沿气流方向平行到达终止点。
✦在单向流的关键区域内,应不产生湍流。
✦整个无菌操作过程不应存在工作台面不应该存在气流反卷。
✦与相邻区域的气流流型,气流应从高级别向低级别。
✦对于干扰操作,应将气流流型与无菌操作相关联,应根据气流流型的结果,确定无菌操作。比如开/关门速度。并应与生产批记录一致。做到:干扰试验,气流流型,批记录,现场操作,四者一致。
✦操作结束后,气流应很快恢复。
✦应保证烟雾清晰和明显,尤其是背景和烟雾颜色一致时,可能无法看清。
✦拍摄应标明发烟位置,拍摄位置,拍摄目的(比如加胶塞干扰)。

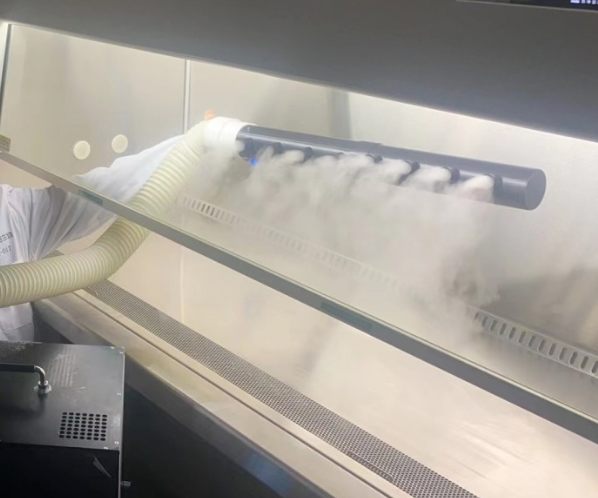

✦发烟方向应与气流流向一致,避免产生切向流。
✦拍摄的单个位置的气流流型视频,应保持足够的时间。
✦不宜包括无关镜头。

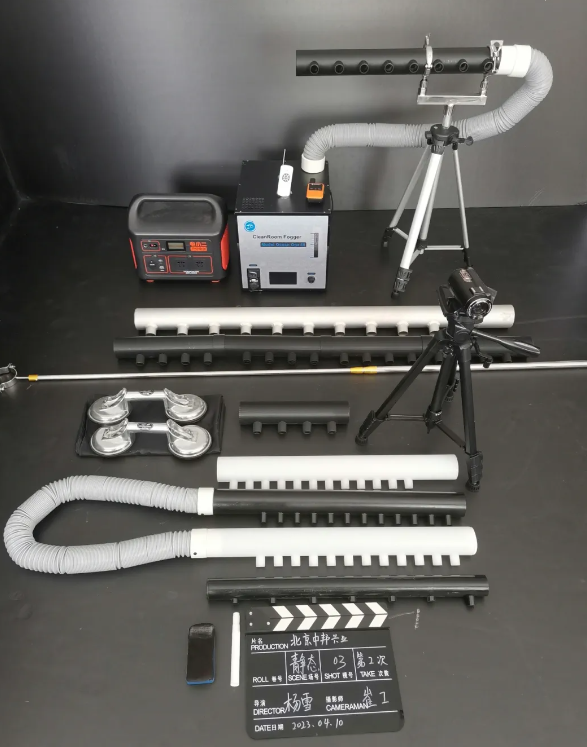

✦可以使用场记板,以便在剪辑时,通过声音波形快速识别不同场景的开始拍摄时间点。
✦视频应保留一份原版,一份剪辑版(只是对无关内容的剪辑,拍摄的整个过程仍然可见)。
✦同一位置的不同拍摄角度,可以多框同画。
✦对于特定过程,拍摄和剪辑,应该体现完整的过程,不能设计转场。
做好以上5个方面,即可预防和应对气流流型测试的常见缺陷。如果您还有相关问题,可直接与北京中邦兴业技术工程师团队交流咨询,为您提供一对一专业解答。
