气流流型测试（烟雾可视化试验）是无菌药品污染控制核心验证活动，同时也是国内外 GMP、EU GMP 附录 1、ISO 14644、中国 GMP 附录无菌药品强制要求的验证项目。

完整、合规、具备风险导向的拍摄方案，是保证测试数据完整、视频记录满足数据完整性要求、顺利通过各级审计核查的前置基础。北京中邦兴业小编结合制药无菌车间实际落地经验，系统讲解一套完全贴合法规、可直接落地的拍摄方案编写思路与实操要点。

一、前置基础：建立企业标准化 SOP，锚定方案编制底层规则

编写任何区域、任何变更触发的气流流型拍摄方案前，企业必须先行制定《气流流型测试管理 SOP》，作为所有方案编制的统一依据，规避方案标准不统一、审计缺陷频发问题。SOP 内必须清晰界定五大核心模块：

1、全品类测试适用范围：覆盖新建厂房空态测试、设备进场静态测试、常规生产动态干预测试、厂房 / 设备改造变更测试、微生物污染调查专项测试；明确 A 级 RABS、隔离器、B 级灌装间、C/D 级辅助洁净区的差异化测试要求；

2、跨部门权责划分：明确工程部负责空调参数调试、发烟设备保障；生产部提供标准操作人员、执行标准化无菌干预动作；质量验证部主导风险评估、方案起草、视频三级审核；微生物专家负责气流风险判定；

3、标准化测试实施方法：统一示踪剂选型标准、发烟角度、机位布设、拍摄时序、现场记录要求；

4、分场景可接受判定标准：区分空态、静态、动态、隔离器消毒模式四类工况气流合格判定逻辑；

5、变更触发测试判定准则：清晰列明厂房结构改动、FFU 新增 / 移位、灌装设备更换、无菌干预 SOP 改版、压差 / 换气次数参数调整等必须重新开展气流测试的变更类型。

若本次测试属于厂房扩建、层流设备加装、生产线改造类变更，SOP 内需单独增设变更专项方案编制条款，强制要求方案中增加变更前后气流对比评估章节，完整论证改造是否产生空气返流、涡流、污染倒灌等新增风险。

二、核心逻辑：以风险评估为剧本根基，杜绝无目的泛拍

行业内普遍存在方案编制误区：单纯按照设备外观逐段拍摄，未结合污染风险筛选重点，造成视频冗余、关键干预动作缺失，极易在 FDA、EMA、国内药监审计中开出 483 缺陷。

合规方案的核心创作逻辑，是以无菌全维度风险评估作为 “剧本” 核心，评估流程固定分为三步：

（一）基础信息摸底

先明确测试区域洁净等级、空调送风模式、日常生产产品类型、常规无菌干预清单、历史环境监测超标点位、过往审计提出的气流缺陷项，将历史风险全部纳入评估基线。

（二）九大维度风险要素逐项评估

评估过程必须完整覆盖九大影响气流的核心要素，缺一不可，也是方案中拍摄场景设置的全部依据：

1、风速调控模式：独立 FFU 局部送风还是车间整体 AHU 送风，两种模式下障碍物带来的气流扰动程度完全不同，需分别设计拍摄机位；

2、空间物理参数：房间长宽高、天花板送风 FFU 排布、下部回风口高度与位置，回风口过高、顶部回风均为高风险设计，必须单独增设拍摄场次；

3、空气取风来源：重点核查新增拓展层流是否抽取 B/C 级背景空气（该设计极易造成背景空气向上返流，属于审计高频缺陷，需作为核心拍摄场景）；

4、物料转运路线：器具、胶塞、西林瓶、培养基进出隔离器 / RABS 的全部路径，鼠洞、传递窗是污染倒灌高发点位，要求隔断两侧同步发烟拍摄；

5、气流遮挡构件：大型灌装机、理瓶盘、胶塞锅、支架、照明、管线等平面障碍物，平面设备极易形成向上反弹涡流，需单独特写拍摄；

6、敞口暴露风险：所有产品 / 胶塞 / 灌装针敞口操作工位，判定敞口高度、人员操作是否会遮挡初始第一空气，为动态拍摄核心点位；

7、通道开关扰动：RABS 门、洁净室大门、物料传递口开关动作，开门瞬时负压易引入低级区空气，静态、动态均需录制开关全过程；

8、送风回风障碍物：梁柱、管道、转运车长期停放位置，易形成气流死角；

9、气流滞留死角：设备夹缝、房间角落、FFU 拼接缝隙，死角无层流吹扫，微生物易累积，需标记为监测佐证点位。

（三）筛选高风险测试场景，精简无效拍摄

风险评估完成后，仅针对高风险场景制定拍摄任务，无需全覆盖所有区域。举例：灌装针微调仅小幅手部动作，污染风险低；灌装针更换需开门、拆装管路、大幅度肢体活动，风险显著更高，方案中仅需录制更换灌装针的全套干预动作，即可覆盖同类操作风险，减少拍摄工作量同时不丢失合规证据。

三、方案框架搭建：分区制图 + 分场次细化拍摄任务

完整拍摄方案由两大核心附件构成：洁净区域平面分区示意图、标准化分场次拍摄记录表，两者互为支撑，审计时可直观追溯每一段视频对应的测试目的。

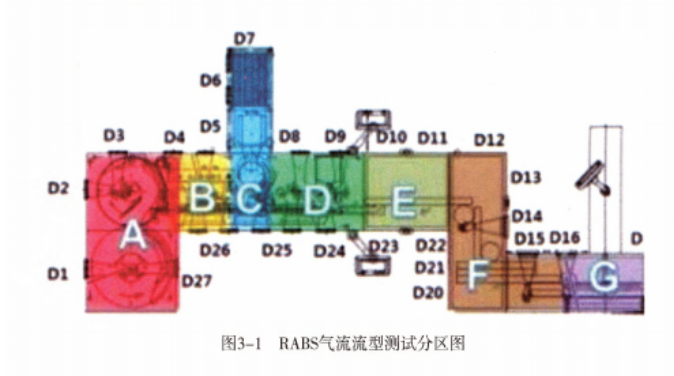

（一）平面分区示意图编制要点

按照测试空间划分独立拍摄区块（如 RABS 内部划分为灌装区、加塞区、物料传递区、手套操作区），区块编号清晰标注；

图纸完整标注所有固定设备、转运车、工装、门、手套、鼠洞、FFU 散流板、回风口实体位置；

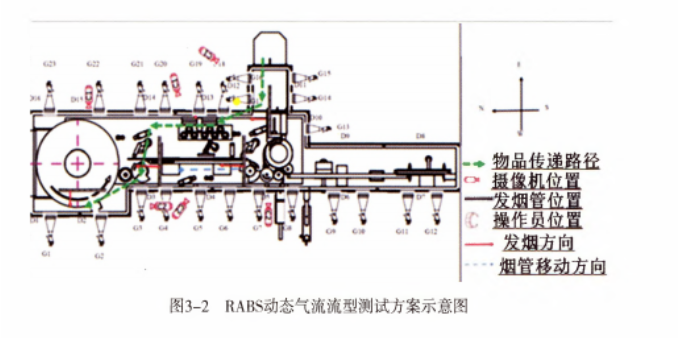

动态场景示意图额外标注四类关键标识：绿色箭头为标准物料传递路径、文字标记操作人员常规站位、圆圈标记发烟管固定点位、三角标记摄像机固定机位、箭头标注发烟方向与烟管移动轨迹；

所有干预动作、开门操作严格匹配现行无菌干预 SOP 原文，动作时序、操作顺序完全一致，杜绝方案与现场实操脱节。

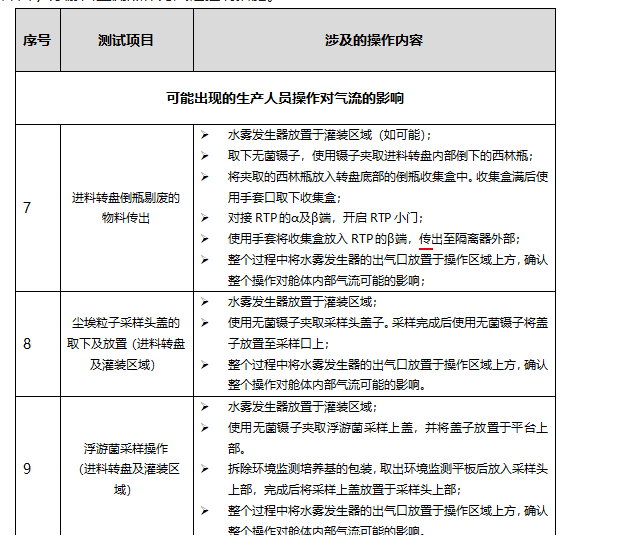

（二）分场次拍摄表格标准化设计

表格为方案核心执行文件，单一行对应单一场次拍摄任务，固定栏目包含：方案编号、拍摄序号、测试区域、工位名称、测试工况（空态 / 静态 / 动态）、发烟布置规范、摄像机机位要求、重点观测气流风险、现场运行参数记录栏、拍摄后问题记录、审核整改意见。

每场次拍摄任务必须明确唯一测试目的，全部围绕无菌保障展开，例如 “拍摄 RABS 开门取胶塞全过程，验证开门瞬间无 B 级背景空气倒灌进入 A 级核心灌装区”，杜绝 “拍摄区域气流” 这类模糊描述。

（三）现场基准参数硬性记录要求

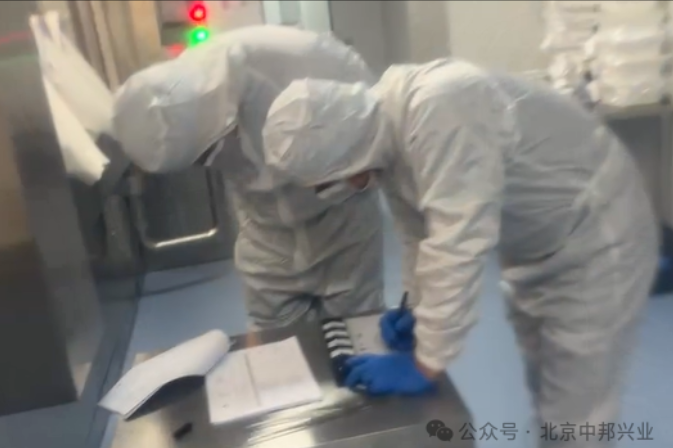

方案中强制要求拍摄前记录全套常规生产工况参数，全程不得调整空调、FFU、压差设备模拟理想工况（人为调优设备属于数据完整性严重缺陷），需记录参数包含：区域压差、FFU 运行风速、房间换气次数、温湿度、排风系统运行状态，所有参数写入表格留存原始记录。

四、分工况差异化拍摄场景设计（合规核心，规避审计缺陷）

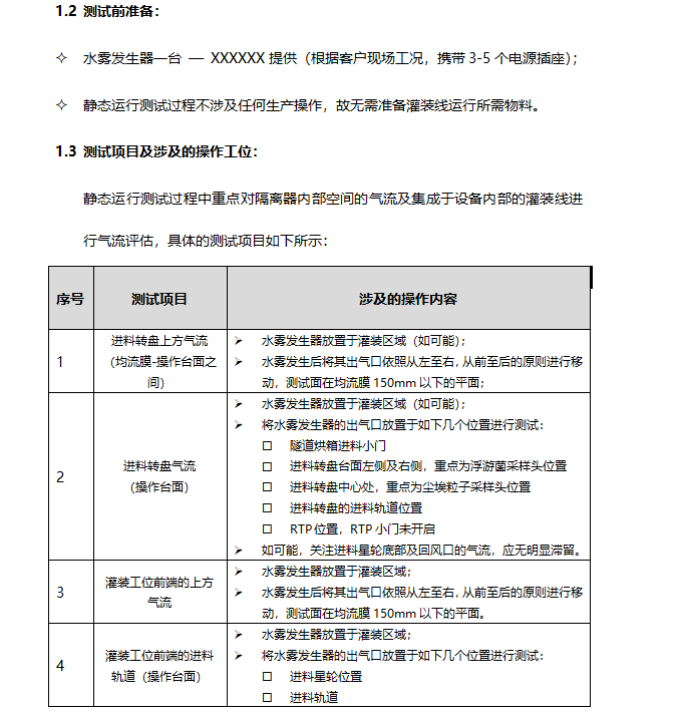

（一）空态 / 静态测试场景设计

空态为厂房完工无设备工况，静态为设备就位、无人员操作工况，两类工况重点观测固定设备、建筑结构带来的固有涡流、死角：

FFU 拼接缝、泪滴照明下方、理瓶盘、胶塞锅等平面设备上方必须单独拍摄；

回风口上下分层发烟，验证气流全程自上而下，无底部脏空气向上返流；

房间大门、RABS 门关闭状态下发烟，观测门缝气流流向；

所有疑似气流死角单独布设烟雾源，完整记录气流滞留情况，若无法整改，方案内明确增设环境沉降菌 / 浮游菌监测点作为风险控制措施。

（二）动态干预测试场景设计（审计最高关注度模块）

动态模拟真实生产人员全套无菌操作，是验证干预动作合规性的唯一手段，方案编制需兼顾人员、动作、设备三重变量：

1.机位硬性要求：至少两台摄像机，机位夹角接近 90°，禁止 180° 对拍；设置一台固定广角机位全景记录，一台低位可移动机位仰拍操作人员手套下方涡流（手套下方是人员干预最高风险点位）；

2.人体工程学全覆盖：区分左、右利手操作；区分车间常规最高、最低操作人员体型，可选取平均身高人员作为标准拍摄主体，若人员身高差距超过 15cm，需分别录制两套视频；

3.标准化干预完整录制：开门取料、更换灌装针、清理倒瓶、胶塞补充、RABS 门内外清洁、物料鼠洞传递全部关键干预动作独立设置场次；操作速度严格限定，关门、抬手、伸入手套动作需缓慢，方案内明确规定动作速度标准；

4.重复性操作仅录制最差工况：多工位同步装配、多组相同灌装单元，评估判定污染风险最高工位单独拍摄，无需全部录制；

5.隔离器专项区分工况：隔离器分为 VHP 消毒工况、日常生产工况，消毒工况要求气流紊流保证灭菌气体全覆盖，生产工况要求垂直单向层流，两种工况分开编制拍摄场次。

（三）隔断通道专项拍摄要求

洁净门、RABS 门、物料鼠洞、传递窗统一执行两侧同步发烟、双机位拍摄规则，分别录制开门、关门全过程，验证气流持续由高洁净度流向低洁净度，无反向倒灌。

五、拍摄配套规范写入方案，保障视频记录满足数据完整性

方案中必须单独增设 “现场拍摄执行规范” 章节，全部内容贴合 GMP 数据完整性要求，规避视频剪辑、拍摄造假类重大缺陷：

1.示踪剂统一规范：允许使用乙二醇、戊二醇类、水雾合规发烟剂，发烟方向与单向层流保持 90° 夹角，禁止顺气流发烟造成虚假层流；发烟点位设置在 FFU 散流板下方 30cm 处，分层布置上下两道烟雾完整覆盖操作高度；

2.摄像机使用规范：采用工业专业摄像设备，禁用带美颜、自动剪辑功能手机；原始视频序列号不可删除、编辑、覆盖；每场拍摄开头统一拍摄场景提示板，标注方案号、日期、区域、工况、场次编号；

3.拍摄背景管控：采用黑色哑光无反光幕布遮挡周边玻璃、不锈钢反光面，无关人员、杂物全部清离镜头范围，避免审核人员分散注意力；

4.禁止造假条款明确写入：拍摄过程不得临时关停 FFU、调高区域换气次数、调整压差制造合规气流假象，现场全程记录设备运行参数，作为视频配套原始证据；

5.原始文件管理要求：正式拍摄更换全新空白存储卡，彩排使用单独存储卡，保障正式视频序列号连续；所有原始视频不可剪辑、删减、配乐、加字幕，完整存档。

气流流型拍摄方案不是简单的拍摄任务清单，而是整套无菌污染风险可视化验证的书面策划文件，所有条款、拍摄场景、执行规范均需对标中国 GMP 附录、EU GMP 附录 1、USP<1116>、ISO14644 等国内外法规要求。编写全程坚持风险导向、数据完整性底线，完整覆盖空态、静态、动态全工况，兼顾人员操作、设备布局、空调送风、物料转运全部风险点，既能保障现场测试可落地执行，也能从容应对药监、客户第三方各类审计核查，从源头规避气流测试相关 483 缺陷、警告信类合规风险。如果您有气流流型拍摄方面的问题，可与我们专业技术工程师交流探讨，为您提供专业一对一解答。
