超纯水（UPW）是半导体制造过程中不可或缺的关键材料，其纯度直接影响芯片的良率与性能。随着集成电路技术节点不断微缩，对超纯水中颗粒物的控制与检测要求也日益严格。

PART.1

超纯水在半导体制造中的重要性

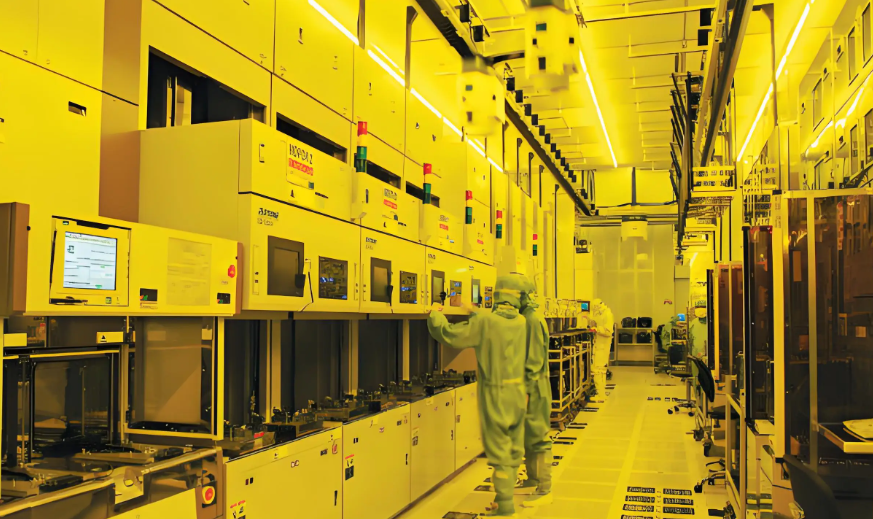

半导体晶圆制造过程中，每平方厘米硅片需消耗10–20升超纯水，用于清洗、蚀刻、光刻等关键工艺。超纯水须达到亚ppb（十亿分之一）甚至亚ppt（万亿分之一）级别的纯度，任何微量污染物都可能导致器件失效，如桥接、短路、光刻胶损伤、CMP划痕等缺陷。

PART.2

超纯水系统的多级净化流程

超纯水系统通过多阶段处理确保水质符合半导体工艺要求：

1. 预处理：去除大颗粒、氯、有机物，保护下游设备。
2. 反渗透（RO）：去除95%以上的离子、有机物和微生物。
3. 电去离子（EDI）：连续去离子，电阻率可达16 MΩ·cm。
4. 紫外线氧化：185 nm UV分解TOC，254 nm UV杀菌。
5. 脱气处理：去除溶解气体，提升电阻率，防止氧化和腐蚀。
6. 混合床离子交换：进一步去除残留离子，目标电阻率18.2 MΩ·cm。
7. 超滤（UF）与最终过滤：去除<50 nm的颗粒，确保无纳米级污染物。
8. 分配与循环系统：采用高纯材料（如PVDF、PFA），保持高流速循环，防止滞留污染。

PART.3

颗粒物检测的重要性与方法

为什么需要检测纳米级颗粒？

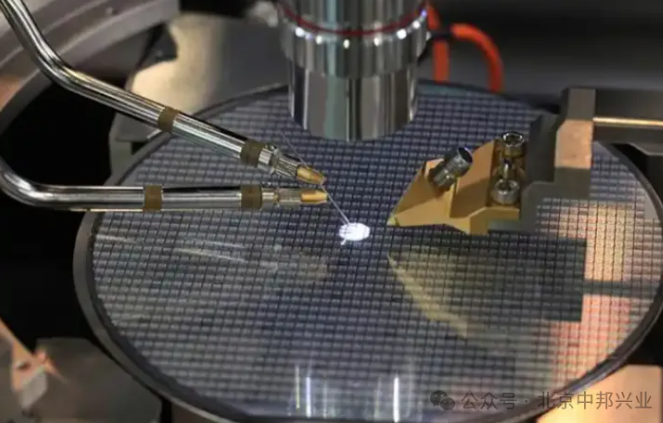

• 即使50 nm的颗粒也可粘附于晶圆表面，导致栅极损伤、图形缺陷或漏电。
• 5 nm以下技术节点要求实时监测更小尺寸的颗粒物。

推荐检测方式：

• 在线液体颗粒计数器（LPC）：如Vertex 50，具备50 nm检测灵敏度，符合半导体行业标准，可实时监测UPW中的颗粒数量。
• 多级监测点：系统应在0.5 μm、0.2 μm、0.1 μm、0.05 μm等多个尺寸阈值设置实时监测点。

过程控制与实时监控：

• LPC系统可24/7监测水质，一旦超标立即报警，便于快速响应。
• 实时数据支持质量决策，避免批量污染，节省成本并保障产品性能。

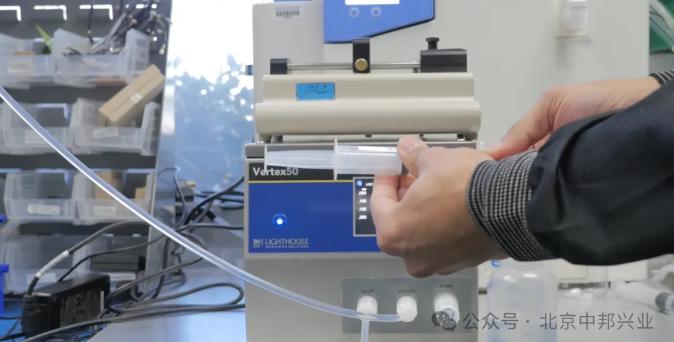

Vertex50是一款市场上较为小巧的50纳米液体颗粒计数器，配备3.5英寸TFT触摸屏，操作界面简洁直观。该设备由Lighthouse 公司基于先进技术制造，提供两年保修与全球技术支持。

液体粒子计数器

Vertex50

Vertex50支持行业标准的RS-485 MODBUS及4-20mA通信协议，可无缝集成至设备监控系统，也可作为独立设备使用。通过内置以太网TCP/IP接口，它还能够轻松接入标准企业以太局域网，实现灵活组网。

在抗干扰能力方面，采用Lighthouse先进的光电探测器技术，Vertex50能将光信号噪声与伽马射线干扰降低20倍，显著提升测量的稳定性与可靠性。

设备具备早期检测功能，不依赖计数减法技术，误报率处于行业较低水平。Vertex50在探测到颗粒后立即上报，无需等待计数达到设定阈值，从而大幅提升响应速度。

经实际验证，Vertex50能够在计数发生后120秒内恢复至基线计数水平，有效缩短清理时间，提高运行效率。

PART.4

超纯水分类与工艺适用性

根据晶圆线宽不同，超纯水分为多个等级（如E-1至E-4），对应不同的颗粒控制要求。例如：

• E-1.3级：适用于0.065–0.022 μm工艺，要求颗粒控制极为严格；
• E-4级：适用于电镀等对水质要求较低的场合。

PART.5

结论

超纯水系统是半导体制造的“血脉”，其水质直接关系到芯片的成品率与可靠性。随着技术节点不断推进，对超纯水中纳米级颗粒的检测与控制将成为提升良率和保障设备性能的关键。投资高灵敏度颗粒计数器和建立全流程实时监测系统，是现代化晶圆厂不可或缺的质量保障手段。
